Il software LIQUEFAZIONE è lo strumento avanzato per affrontare mediante analisi numeriche di risposta sismica locale la verifica nei confronti della liquefazione dei terreni sotto falda. Esso nasce da un progetto di ricerca sviluppato da STACEC ed il Dipartimento di Ingegneria e Geologia dell'Università degli Studi "Gabriele d'Annunzio" di Chieti-Pescara.
Si tratta di un codice di calcolo in grado di valutare l'incremento delle sovrappressioni interstiziali indotto dal sisma mediante analisi numeriche di risposta sismica locale; il suo maggiore utilizzo riguarda gli studi di liquefazione di livello 3, secondo gli Indirizzi e criteri per la Microzonazione Sismica (ICMS 2008 e ss.mm.ii.) a valle delle analisi condotte nelle aree urbane che il livello 1 di Microzonazione Sismica ha perimetrato come Zone di Attenzione per instabilità da liquefazione.

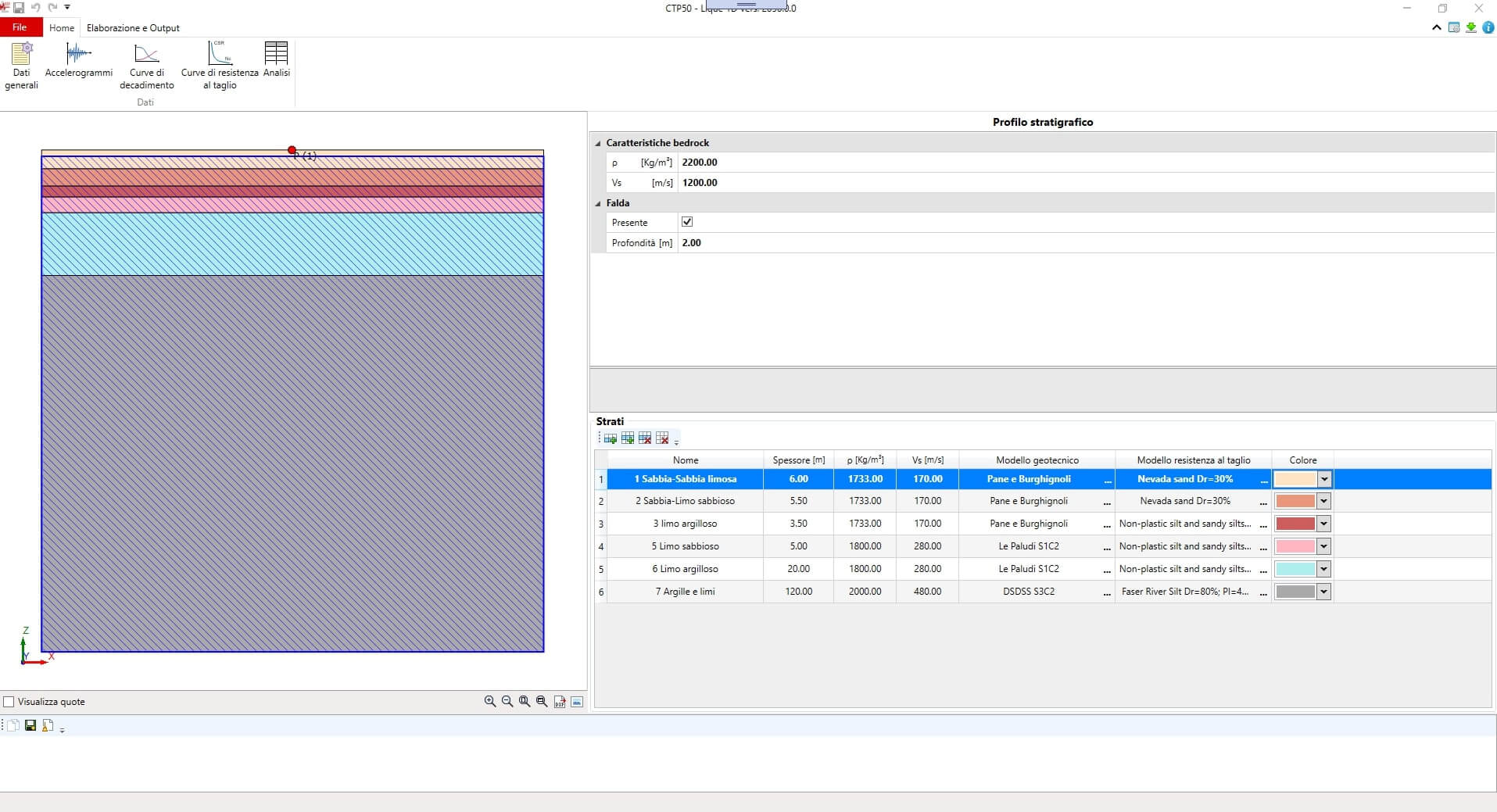

Figura 1 - L'interfaccia principale
L'algoritmo di calcolo è basato sull'uso di curve di letteratura che identificano il numero di cicli di carico per il raggiungimento della liquefazione dei depositi terrigeni, da sabbiosi a limosi. Tali curve, fondamentali per l'uso dell'applicativo, sono generalmente misurate in laboratorio mediante prove di taglio ciclico su campioni indisturbati.
Quindi, il codice è stato pensato per essere utilizzato da professionisti (geologi ed ingegneri) che facciano uso sia delle curve di letteratura più adatte alle condizioni dei terreni ricadenti nel sito in studio, sia (situazione caldamente supportata dagli estensori di questo progetto di ricerca) di curve misurate ad hoc sui campioni prelevati nei siti oggetto di simulazione numerica in chiave di liquefazione mediante il software Liquefazione.
All'interno dell'applicativo è presente un database di sistema contenente centinaia di curve di letteratura selezionate e testate all'interno di questo progetto di ricerca e quindi adattabili in applicazioni pratiche.

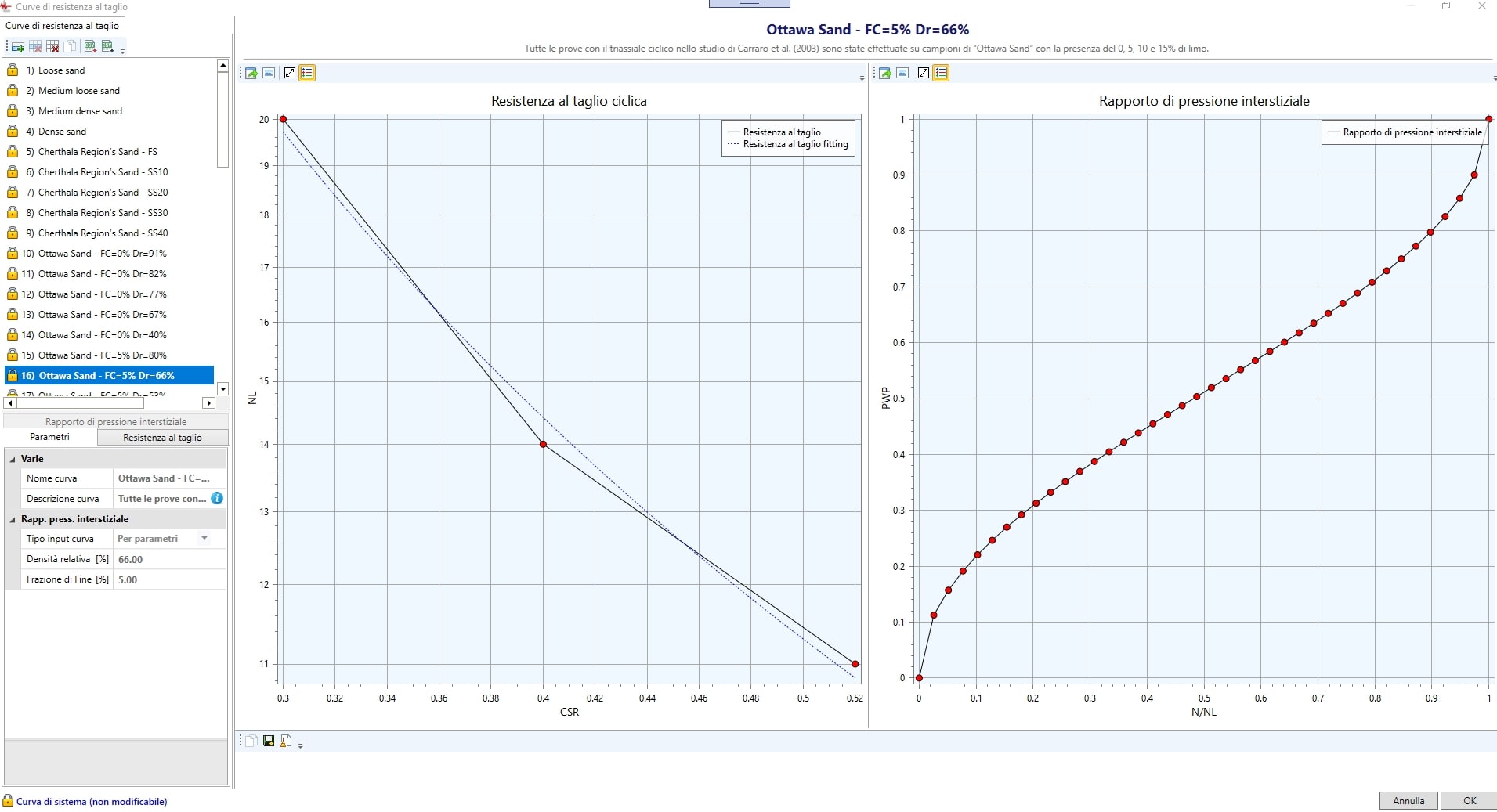

Figura 2 - Database di sistema delle curve di resistenza al taglio
L'interoperabilità con LSR (Risposta Sismica Locale)
Qualora si fosse in possesso del software LSR2D, vi è la possibilità di esportare i dati di input verso il software LIQUEFAZIONE attraverso gli oggetti detti "colonna di controllo" definiti all'interno dello stesso applicativo (figura 3); in particolare, per ogni colonna di controllo, attraverso la funzione di esportazione dedicata, l'applicativo determina, sulla base della geometria bidimensionale comprendente anche la posizione della falda, dei modelli monodimensionali processabili attraverso il software LIQUEFAZIONE. Le definizioni di tutti gli accelerogrammi e delle analisi associate di risposta sismica locale vengono mantenute nella generazione dei files.

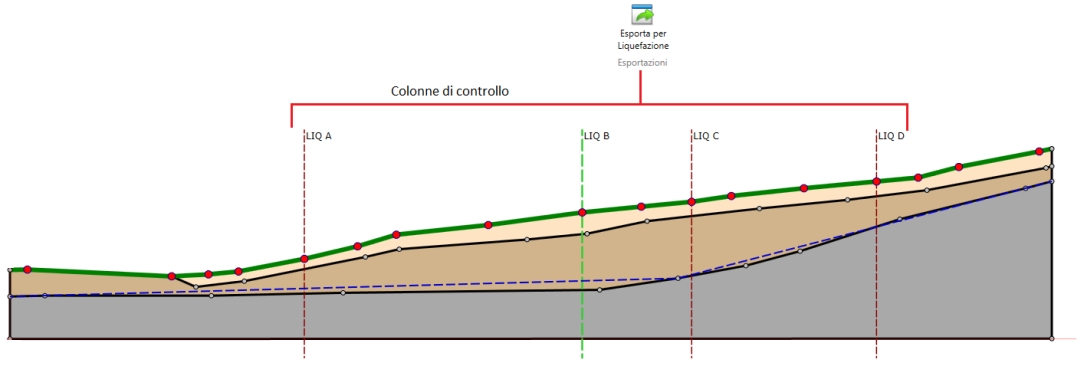

Figura 3 - Interfaccia del software LSR 2D e funzione di esportazione verso "LIQUEFAZIONE"
Approccio di calcolo
Nell'approccio alle tensioni totali, le storie temporali irregolari delle tensioni di taglio, sono l'output della Risposta Sismica Locale, e devono essere convertite in una serie equivalente di cicli a tensione uniforme. Questa procedura consente di confrontare la domanda sismica con la resistenza del terreno ottenuta da prove di laboratorio in cui si usano carichi armonici. Secondo gli studi presentati da Seed et al. (1975), la storia irregolare delle tensioni di taglio indotte da un accelerogramma, può essere trasformata in una storia regolare di cicli equivalenti, Neq, aventi un'ampiezza pari al 65% della tensione di taglio max: . Quindi, per il calcolo del rapporto delle pressioni interstiziali, Seed et al. (1975) propongono la seguente relazione:
dove:
ru: pressioni interstiziali residue normalizzate rispetto alla tensione iniziale efficace di confinamento;
N: numero di cicli equivalenti;
NL:numero di cicli necessari per generare liquefazione;
β : parametro empirico.
Quest'ultimo può essere calcolato mediante la seguente equazione proposta da Polito et al. (2008):
dove per frazione di fine FC < 35% i coefficienti della regressione assumono i seguenti valori:
mentre per frazione di fine FC >= 35% i coefficienti della regressione assumono questi altri valori:
La densità relativa Dr è espressa in percentuale, mentre il rapporto di tensione di taglio è quello imposto nella prova al triassiale Ciclico (o il valore calcolato con una risposta sismica locale).
La procedura di calcolo automatico prevede l'uso dell'equazione appena illustrata per il calcolo del rapporto di sovrappressione interstiziale r u ottenendo il valore di NL da opportune curve di resistenza al taglio ciclico CSR - NL date da prove di laboratorio ed il valore di N in funzione della storia temporale delle accelerazioni dell'evento sismico che si è analizzato nella risposta sismica locale.

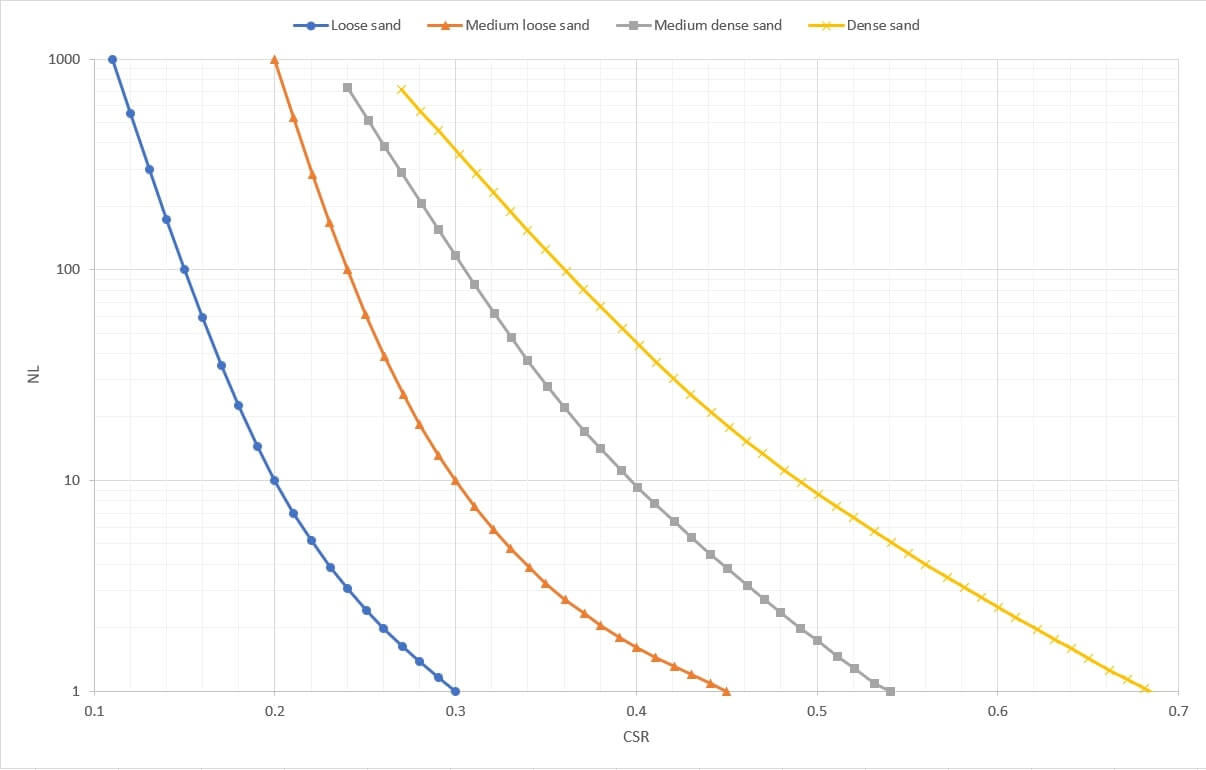

Figura 4. Curve di resistenza al taglio ciclico ottenute da prove di laboratorio.
La determinazione del valore di N viene condotta sfruttando la metodologia proposta in lettaratura da Biondi et al. (2012) la quale consente di convertire la storia temporale dell'evento sismico analizzato in un certo numero di cicli equivalenti.

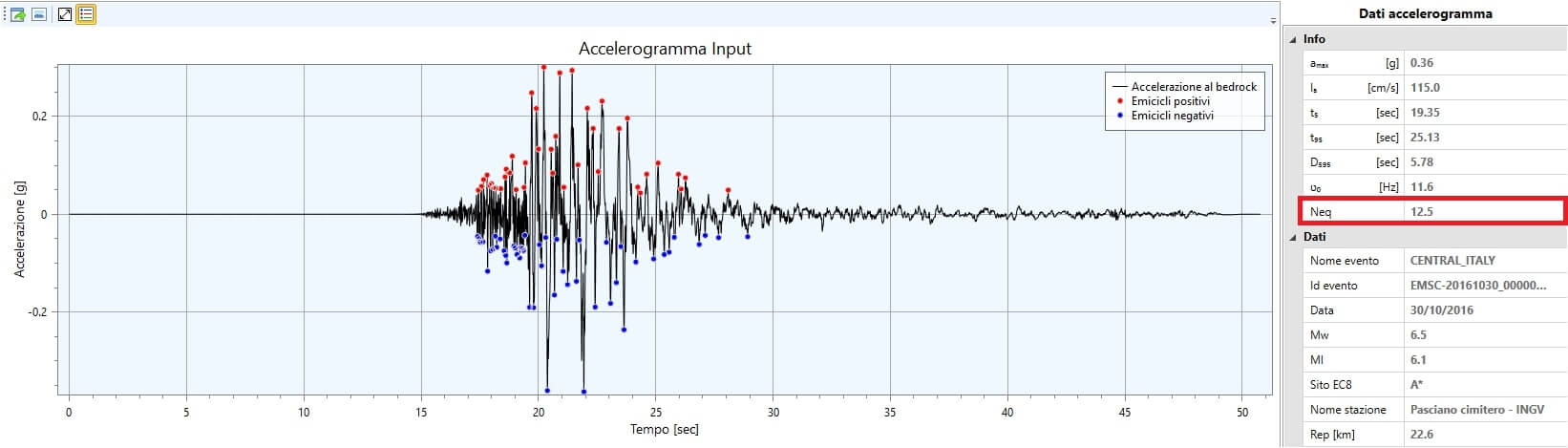

Figura 5 - Procedura per la determinazione del numero di cicli equivalenti
Noti N ed N si procede a calcolare il rapporto di sovrapressione interstiziale da cui è possibile ottenere la sovrappressione interstiziale dalla seguente equazione:L
Δ= ru δz,statico
Quando , la tensione effettiva di confinamento è pari a 0, condizione per la quale si ha la liquefazione.ru = 1
Output
Il software restituisce per la stratigrafia oggetto di studio restituisce i risultati dell'analisi di risposta sismica locale in termini di:
- Storie temporali e spettri di risposta di spostamento, velocità ed accelerazione in superficie;
- Funzione di amplificazione in superficie;
- Fattori di amplificazione secondo Ordinanza n. 55 del 24 aprile 2018;
- Parametrizzazione dello spettro di risposta medio nella forma prevista nell'NTC18;
- Profilo tensionale in condizioni litostatiche;
- Profilo del rapporto di tensione ciclica CSR;
- Profilo del rapporto di sovrappressione interstiziale ru;
- Incremento di sovrappressione interstiziale Δu ;

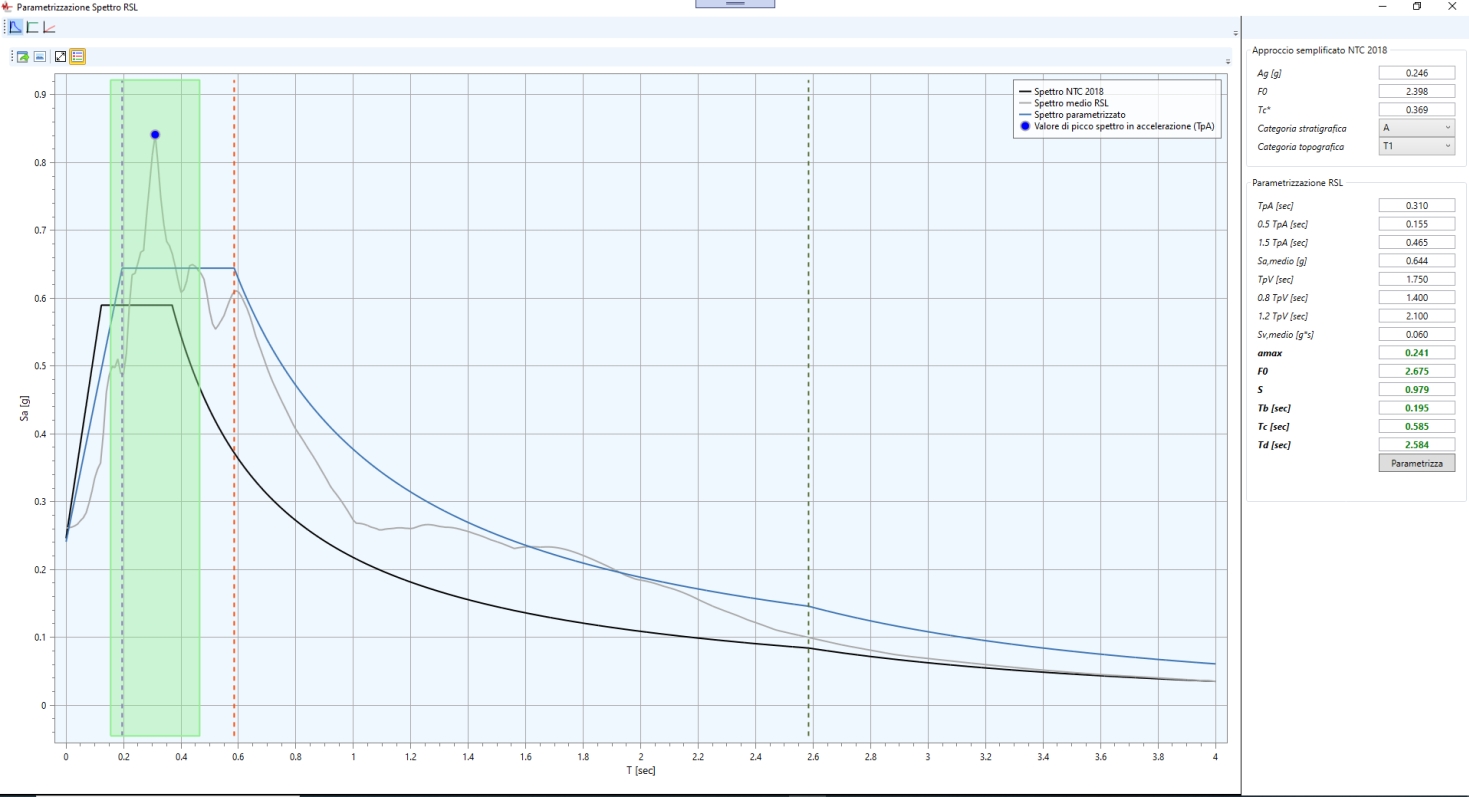

Figura 6 - Parametrizzazione secondo forma di normativa dello spettro di risposta in superficie

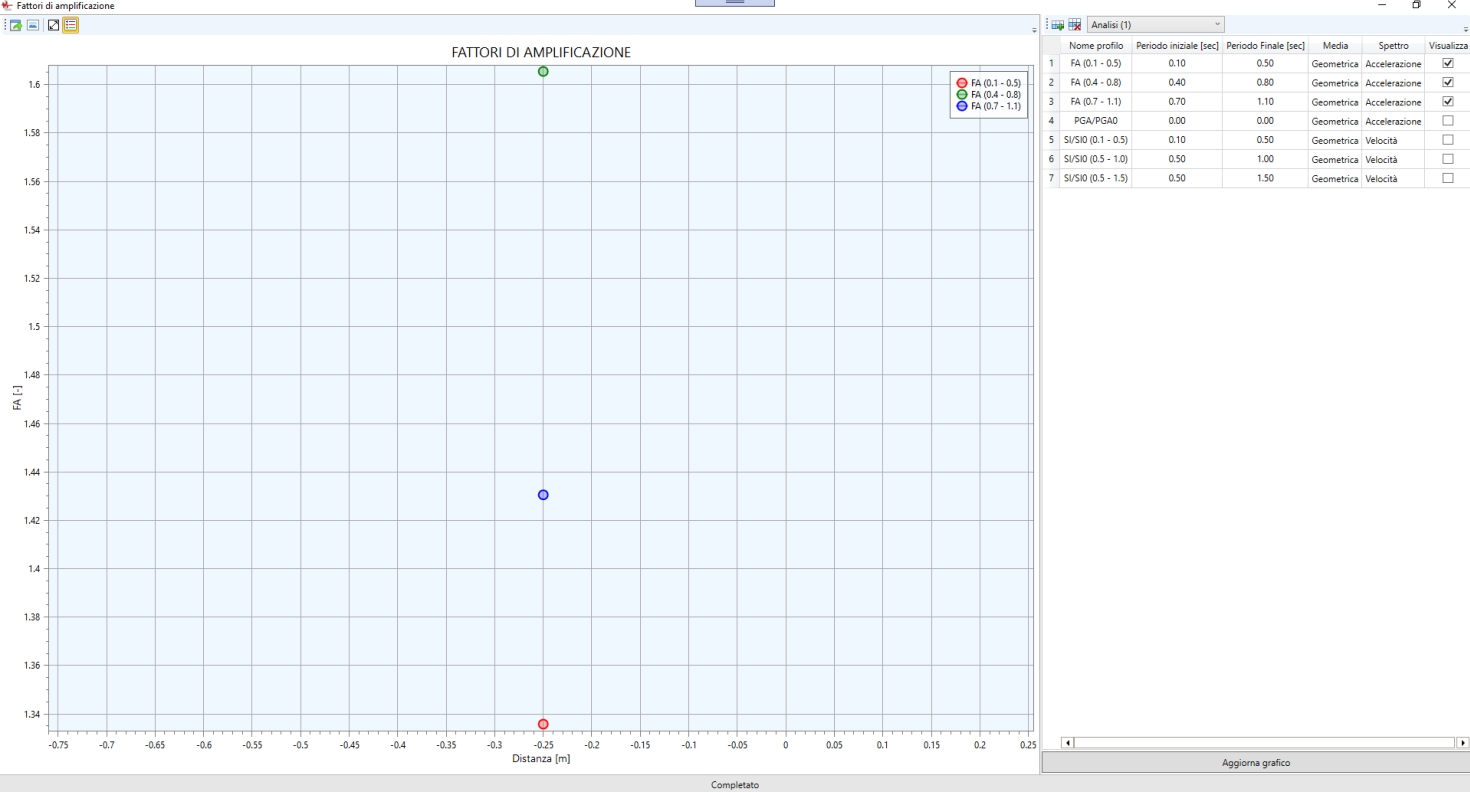

Figura 7 - Fattori di amplificazione secondo Ordinanza 55 del 24 aprile 2018

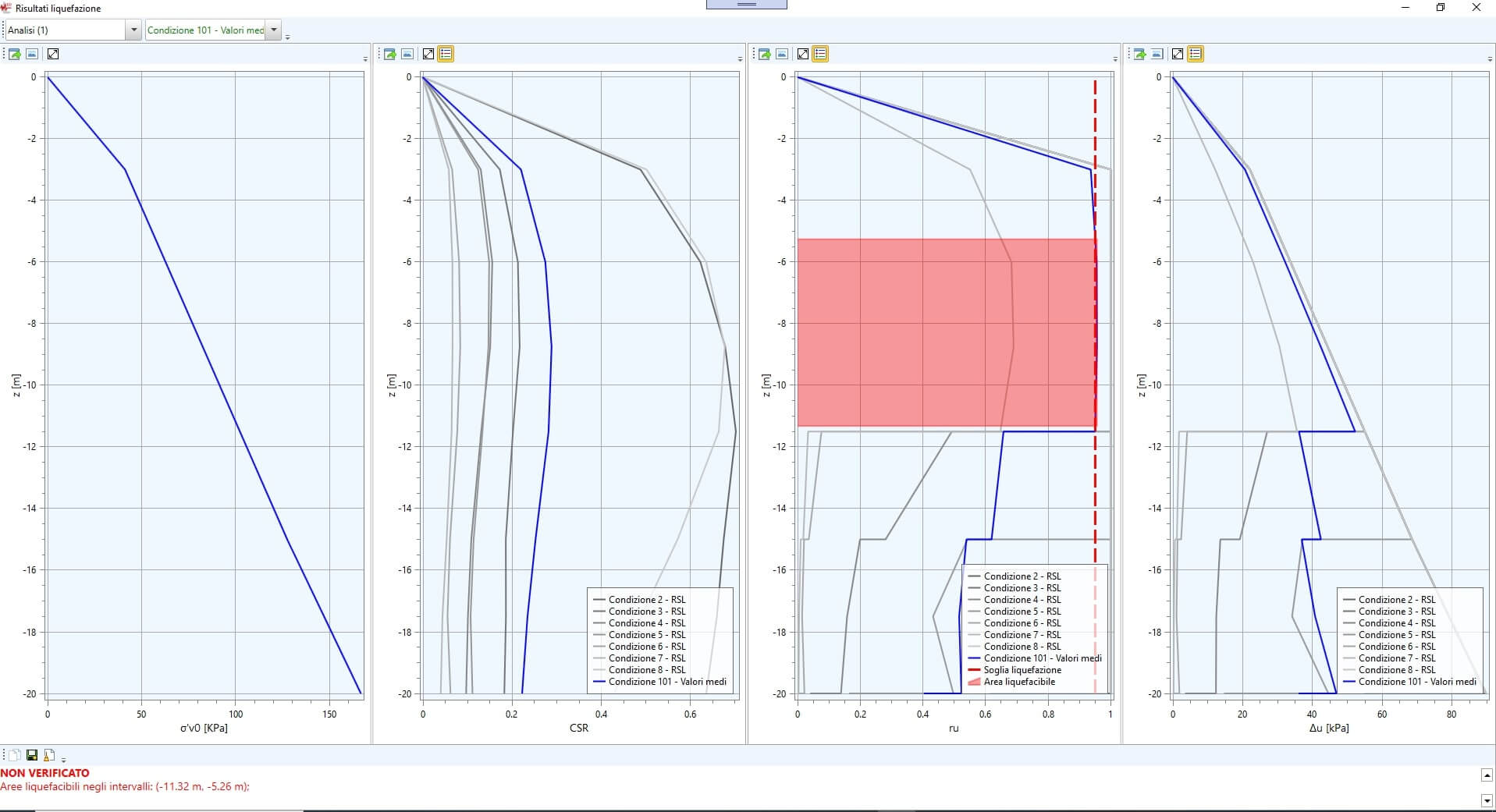

Figura 8 - Profili tensionali e verifica alla liquefazione secondo il metodo del rapporto di sovrappressione interstiziale
